Установка и подключение электронного замка

Электронные замки применяются на входных и межкомнатных дверях, в гостиницах, офисах, апартаментах, шкафчиках для персонала и гостей, а также в технических помещениях с ограниченным доступом. Но сам замок — только часть системы. На результат влияет тип двери, способ монтажа, качество подготовки полотна, правильное подключение и последующая регулировка.

В этой статье разберем, как устанавливается электронный замок, какие этапы включает монтаж, чем отличается установка на входную дверь и на шкафчик, как выполняется подключение электронного замка и на что обратить внимание после сборки.

Что нужно определить до начала установки

Перед началом работ нельзя ориентироваться только на внешний вид замка. Сначала нужно определить условия эксплуатации и технические параметры двери.

Что проверяют до монтажа

1. Тип двери

• металлическая;


• деревянная;


• стеклянная;


• алюминиевая;


• дверь шкафчика или локера.



2. Направление открывания

• левая или правая дверь;


• открывание внутрь или наружу.



3. Толщина полотна
Для разных моделей предусмотрены ограничения по толщине двери. Если этот параметр не учесть, можно столкнуться с проблемой при установке крепежа, квадратного стержня ручки, цилиндра или внутреннего блока.

4. Условия питания

• автономная работа от батареек;


• питание от внешнего блока;


• подключение к контроллеру СКУД;


• работа по Wi-Fi, Bluetooth, Zigbee, RS-485 или через сухие контакты.



5. Наличие дополнительной фурнитуры
Нужно заранее понимать, требуется ли доводчик, ответная планка, защелка, электромеханическая защита, аварийный цилиндр, дверной датчик или кабель-переход.

6. Назначение двери
Способ установки электронного замка на входную дверь отличается от монтажа замка на шкафчик или дверь номера в гостинице. Разная нагрузка, разная интенсивность использования и разные требования к безопасности.

Если подготовительный этап пропущен, даже подходящая по характеристикам модель может работать нестабильно: дверь будет закрываться с усилием, защелка — цеплять ответную часть, а электроника — выдавать ошибку доступа.

Какие виды электронных замков устанавливают на двери

Подход к монтажу зависит от конструкции замка.

Основные варианты

Тип замка	Где применяется	Особенности установки
Врезной электронный замок	входные и межкомнатные двери, гостиничные номера, офисы	требует выборки посадочных мест в полотне
Накладной электронный замок	квартиры, офисы, технические помещения	крепится на поверхность двери, проще по монтажу
Электромеханический замок	калитки, подъездные двери, двери с удаленным открыванием	требует подключения питания и управления
Электромагнитный замок	офисы, проходные, двери с контролем доступа	монтируется с якорной пластиной, зависит от удерживающего усилия
Кодовый электронный замок	двери, шкафчики, подсобные помещения	настройка включает программирование кодов доступа
Замок для шкафчика	фитнес-клубы, SPA, раздевалки, камеры хранения	компактный формат, монтаж без сложной дверной подготовки

Поэтому инструкция установки электронного замка всегда привязана не только к бренду, но и к типу запирающего механизма.

Как установить электронный замок на входную дверь

Когда речь идет о входной двери, к монтажу предъявляются более жесткие требования. Нужно учитывать не только работу электроники, но и устойчивость механической части к постоянной нагрузке.

Этап 1. Разметка

Перед началом монтажа выполняют точную разметку:

• высоту установки;


• центр механизма;


• места под ручки, считыватель, внутреннюю панель;


• отверстия под крепеж;


• положение ответной планки на коробке.



На этом этапе нельзя переносить размеры «на глаз». Даже небольшое смещение приводит к перекосу корпуса, неправильной работе ручек и проблемам при запирании.

Этап 2. Подготовка двери

Если устанавливается врезной электронный замок, в полотне подготавливают:

• паз под корпус замка;


• отверстия под стяжные винты;


• отверстия под квадрат ручки;


• проходы под кабели, если конструкция предполагает соединение внешнего и внутреннего модулей.



Для металлических дверей используют один набор инструмента, для деревянных — другой. При работе с металлом критична точность, так как исправить ошибку после сверления сложнее.

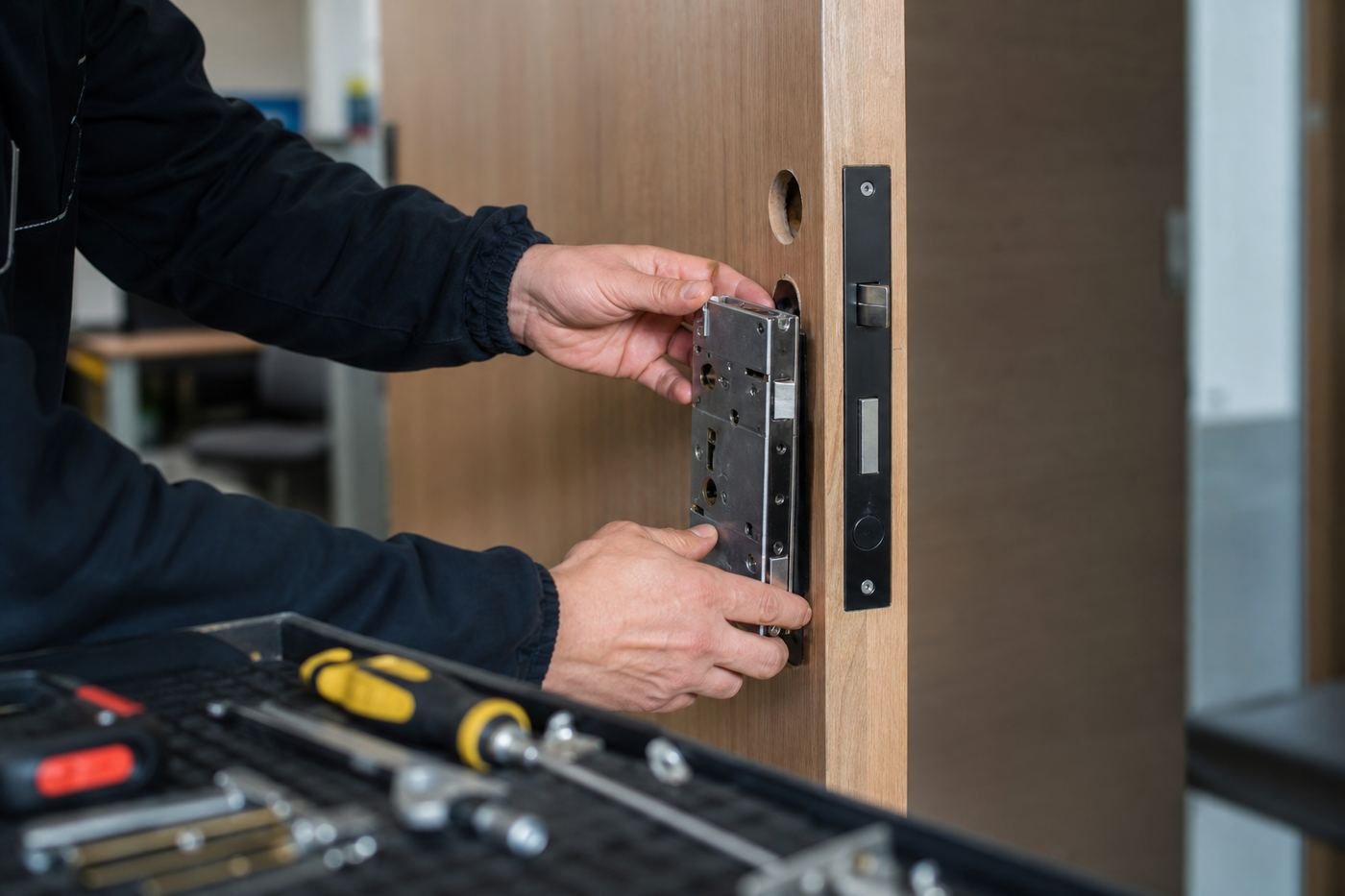

Этап 3. Установка механической части

Сначала фиксируют корпус замка, затем:

• устанавливают наружную и внутреннюю накладки;


• монтируют ручки;


• устанавливают цилиндр или аварийный способ открытия, если он предусмотрен конструкцией;


• подключают соединительные кабели;


• затягивают крепеж в соответствии с рекомендациями производителя.



На этом этапе нельзя пережимать провода между элементами корпуса. Повреждение кабеля — одна из частых причин некорректной работы электронного дверного замка после монтажа.

Этап 4. Монтаж ответной части

Ответная планка должна совпадать с положением ригеля и защелки без бокового давления. Если дверь приходится «дожимать», значит положение ответной части выбрано неточно.

Этап 5. Проверка хода двери

До включения электроники нужно проверить:

• свободно ли закрывается дверь;


• не цепляет ли защелка;


• совпадает ли ригель с ответной частью;


• нет ли люфта ручек;


• не возникает ли трения корпуса о полотно.



Только после механической проверки переходят к настройке и подключению.

Как установить электронный кодовый замок

Кодовые модели могут быть автономными или подключаемыми к внешней системе управления. Их монтаж обычно включает две части: физическую установку и программирование.

Что входит в установку кодового замка

Механический монтаж:

• разметка;


• крепление корпуса;


• установка панели набора кода;


• фиксация ответной части.



Электрическая часть:

• установка батареек или подключение питания;


• настройка мастер-кода;


• создание пользовательских кодов;


• задание времени открытия;


• настройка режима автоматической блокировки;


• активация звуковой или световой индикации.



Если рассматривается вопрос, как установить электронный кодовый замок на дверь с высокой проходимостью, стоит заранее продумать схему администрирования. Иначе после монтажа появится проблема с выдачей, заменой и удалением кодов доступа.

Подключение электронного замка: основные схемы

Подключение электронного замка зависит от конструкции конкретной модели. В одних случаях достаточно установить элементы питания, в других — требуется коммутация с блоком питания, контроллером, кнопкой выхода, домофоном или системой учета доступа.

Варианты подключения

1. Автономный замок
Самый простой вариант. Замок питается от батареек или аккумулятора и не требует прокладки кабеля по двери. Подключение сводится к:

• установке источника питания;


• включению устройства;


• первичной инициализации;


• настройке способов доступа.



2. Замок с внешним питанием
Используется блок питания, иногда с резервированием. В этом случае учитывают:

• рабочее напряжение;


• ток потребления;


• защиту от скачков напряжения;


• правильную полярность подключения.



3. Подключение к СКУД
Замок включают в общую систему контроля доступа. Возможны следующие элементы:

• контроллер;


• считыватель карт или брелоков;


• кнопка выхода;


• дверной контакт;


• источник бесперебойного питания;


• сервер или программное обеспечение.



4. Подключение к гостиничной системе
Для гостиниц электронные замки часто интегрируются с PMS или специализированным программным обеспечением, через которое формируются карты гостя, персонала, технических служб и временные уровни доступа.

Что учитывать при подключении

• соответствие напряжения паспорту изделия;


• длину и сечение кабеля;


• скрытую или открытую прокладку;


• защиту соединений от повреждений;


• доступность сервисного обслуживания;


• сценарий аварийного открытия при отключении питания.



Если задача звучит как «как подключить электронный замок на дверь», сначала нужно определить, автономная это модель или часть общей системы. Без этого нельзя подобрать корректную схему.

Инструкция установки электронного замка по шагам

Ниже приведен общий порядок работ, который применим к большинству дверных моделей.

Пошаговая схема

1. Проверить комплектность замка.


2. Сверить толщину и материал двери с требованиями производителя.


3. Определить сторону открывания.


4. Выполнить разметку по шаблону.


5. Подготовить посадочные отверстия.


6. Установить корпус замка.


7. Смонтировать наружную и внутреннюю части.


8. Подключить кабели и элементы питания.


9. Установить ответную планку.


10. Проверить механику закрывания без нагрузки на корпус.


11. Выполнить первичную настройку.


12. Добавить пользователей, карты, PIN-коды или мобильные ключи.


13. Проверить все режимы открытия и блокировки.


14. Провести регулировку электронного замка после тестирования.



Эта последовательность подходит как базовая инструкция установки электронного замка, но для конкретной модели всегда используется и заводская документация.

Монтаж электронного замка на дверь: частые ошибки

Даже при соблюдении общего порядка встречаются типовые ошибки, из-за которых замок работает нестабильно.

Что чаще всего делают неправильно

Неточная разметка
Смещение на несколько миллиметров приводит к перекосу ручек, неполному заходу ригеля и ускоренному износу механики.

Неправильная установка ответной планки
Если ригель входит в ответную часть с усилием, нагрузка переносится на привод и внутренний механизм.

Пережатие кабеля
Провода могут быть повреждены между накладками или в зоне перехода через полотно двери.

Игнорирование направления двери
Некоторые замки универсальны, некоторые — нет. Перед установкой нужно проверить, поддерживает ли модель нужную сторону открывания.

Отсутствие регулировки прижима
После установки дверь может закрываться слишком туго или, наоборот, с люфтом. Это влияет на стабильность срабатывания язычка и ригеля.

Ошибки с питанием
Неверное напряжение, перепутанная полярность, слабый блок питания или отсутствие резервирования приводят к перебоям в работе.

Регулировка электронного замка после установки

После монтажа и подключения замок не оставляют без настройки. Регулировка электронного замка нужна для того, чтобы механическая и электронная часть работали согласованно.

Что регулируют

• положение ответной планки;


• глубину захода ригеля;


• прижим двери;


• свободный ход ручек;


• положение защелки;


• время удержания в открытом состоянии;


• чувствительность или сценарий автозапирания;


• корректность считывания карты, кода или отпечатка.



Если после установки дверь закрывается с хлопком, не с первого раза открывается по карте или замок издает повторяющийся сигнал ошибки, обычно причина связана не с браком, а с некорректной регулировкой.

Электронный замок для шкафчика: особенности монтажа

Замки для шкафчиков и локеров имеют другую специфику. Здесь меньше нагрузка на полотно, но выше требования к компактности и удобству использования.

Где применяются такие модели

• фитнес-клубы;


• бассейны;


• SPA-зоны;


• раздевалки персонала;


• камеры хранения;


• торговые и сервисные объекты.



Особенности установки

• монтаж ведется на тонкие фасады и дверцы;


• корпус часто ставится в заранее подготовленное отверстие;


• питание обычно автономное;


• доступ может предоставляться по коду, карте, браслету или в режиме свободного/фиксированного шкафчика;


• требуется настройка сценария автоматического освобождения ячейки, если это предусмотрено системой.



Если нужен электронный замок для шкафчика, инструкция обычно включает не только механическую схему установки, но и правила программирования пользовательских режимов.

Как понять, что установка выполнена корректно

После завершения работ замок должен пройти проверку в реальных сценариях эксплуатации.

Контрольный список

• дверь закрывается без усилия;


• ригель и защелка срабатывают без заеданий;


• ручки возвращаются в исходное положение;


• код, карта, отпечаток или приложение открывают дверь с первого действия;


• внутренняя панель не люфтит;


• корпус не смещается при нагрузке;


• нет ошибок питания и индикации;


• аварийное открытие работает штатно;


• после закрытия дверь не остается в промежуточном положении.



Если хотя бы один из пунктов не выполнен, монтаж нельзя считать завершенным. Сначала устраняют причину, затем повторно тестируют систему.

Когда особенно нужна точная инструкция установки

Подробная инструкция требуется в следующих случаях:

• установка электронного замка на входную дверь из металла;


• подключение модели к СКУД или домофону;


• монтаж в гостинице или апарт-объекте с большим количеством дверей;


• установка кодового замка для сотрудников или арендаторов;


• оснащение шкафчиков в раздевалках;


• замена механического замка на электронный без полной замены двери.



В этих сценариях нельзя ограничиваться только общими рекомендациями. Нужно учитывать схему питания, допуски по двери, тип доступа и правила последующей эксплуатации.

Вывод

Установка и подключение электронного замка — это последовательность технических операций, в которой механика двери, электроника и настройка доступа связаны между собой. Недостаточно просто поставить корпус и включить питание. Для стабильной работы нужно правильно определить тип двери, выполнить точную разметку, без перекосов установить все элементы, корректно подключить питание или систему управления, а затем провести проверку и регулировку.

Если рассматривать вопрос шире, электронный замок — это не только запирающее устройство, но и часть общей логики доступа на объекте. Поэтому при выборе способа монтажа и схемы подключения нужно учитывать, кто будет пользоваться дверью, с какой интенсивностью, по какому сценарию и какие требования предъявляются к управлению доступом.
